Aké parametre laserového modulu zvyčajne súvisia s laserovým zarovnaním?

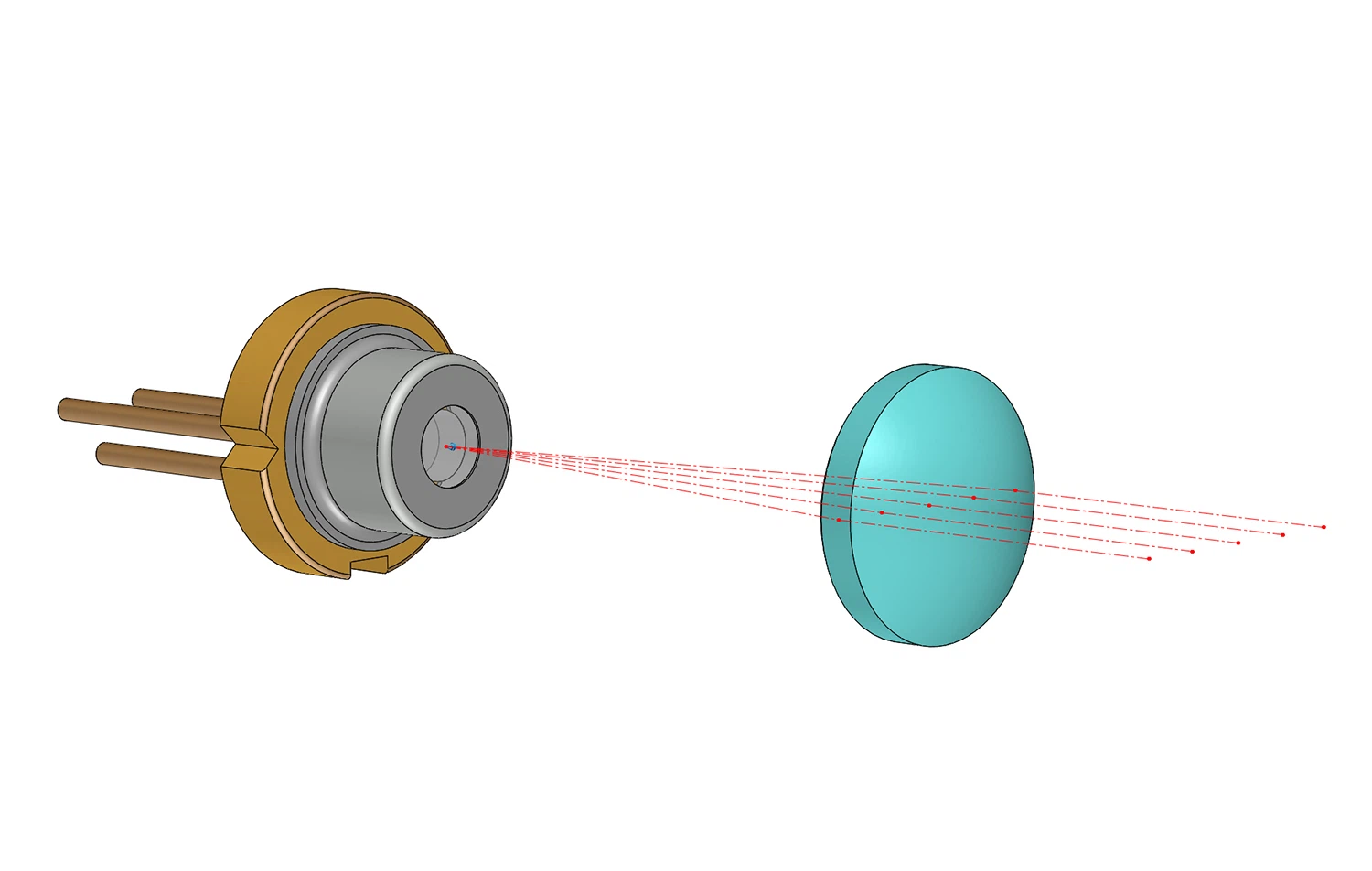

Laserová kolimácia popisuje hlavne uhlom paralelizmu a divergencie laserového lúča. Ideálny laserový lúč by mal mať dokonalý paralelizmus, to znamená, že svetlo v každom bode na priereze lúča zostáva počas šírenia rovnobežné.

V praxi sa však v dôsledku faktorov, ako sú charakteristiky laserového zdroja svetla, nedokonalosť optických komponentov, a vplyv prenosového média, bude mať laserový lúč určitý stupeň divergencie a uhol divergencie je fyzické množstvo použité na kvantifikáciu stupňa divergencie. Čím menší je uhol divergencie, tým lepší je paralelizmus laserového lúča a čím vyšší kolimácia; Naopak, čím väčší je uhol divergencie, tým nižšia je kolimácia.

Parametre kľúčového laserového modulu ovplyvňujúce laserovú kolimáciu
I. Parametre laserovej diódy (LD)
Veľkosť
Princíp: Emitor je východiská poloha emisie svetla laserovej diódy a jej veľkosť má významný vplyv na charakteristiky divergencie laserového lúča. Menší emitor znamená, že energia laserového lúča je koncentrovanejšia v počiatočnej fáze a je ľahšie udržiavať dobrý paralelizmus počas následného procesu šírenia, ktorý vedie k dosiahnutiu vysokej kolimácie.
Príklad: V niektorých vysoko presných aplikáciách spracovania laserov, ako je polovodičová litografia, sú laserové diódy s extrémne malými žiaričmi potrebné na výrobu vysoko kolimovaných laserových lúčov, čím sa dosiahne presné spracovanie malých štruktúr.
② rýchla os a uhly divergencie pomalých osí
Princíp: Laserový lúč emitovaný laserovou diódou má rôzne uhly divergencie v smere kolmom na spojovaciu rovinu (rýchla os) a v smere rovnobežnom s rovinou spojenia (pomalá os). Tento prirodzený rozdiel v uhloch divergencie prinesie výzvy na návrh kolimácie, pretože na dosiahnutie vysokej kolimácie je potrebné urobiť samostatné úpravy a kompenzácie pre divergenčné charakteristiky rôznych osí.
Príklad: Pri navrhovaní modulu laserových diód sa vyžadujú špeciálne optické vzory, napríklad použitie valcových šošoviek s rôznymi ohniskovými vzdialenosťami na zbere lúčov v rýchlych a pomalých smeroch osi, aby sa prekonal vplyv tohto rozdielneho rozdielu uhla.
2. Parametre optických komponentov
① ohnisková vzdialenosť a numerická clona (NA) kolimačnej šošovky
Princíp: Ohnisková vzdialenosť kolimačného šošovky určuje stupeň zaostrenia lúča po prejdení šošovkou. Krátka objektív s ohniskovou vzdialenosťou môže lúč zaostriť v kratšej vzdialenosti, takže lúč dosahuje kolimovaný stav rýchlejšie; Zatiaľ čo šošovka s dlhou ohniskovou vzdialenosťou dokáže udržiavať divergentný lúč relatívne rovnomerne na väčšiu vzdialenosť, čo je vhodné pre niektoré aplikačné scenáre s voľnejším požiadavkám na divergenciu lúča. Numerická otvor odráža schopnosť šošovky zhromažďovať lúč. Čím väčší je numerická otvor, tým vyššia je účinnosť objektívu pri zhromažďovaní lúča, ale môže tiež zaviesť viac aberácií a ovplyvniť kolimáciu.
Príklad: Pri komunikácii s optickými vláknami, aby sa efektívne spojil laserový lúč do optického vlákna, šošovka s krátkou ohniskovou vzdialenosťou a veľkým numerickým otvorom sa zvyčajne používa na zbere laserového lúča na zlepšenie účinnosti spojenia. V niektorých aplikáciách na spracovanie laserov s extrémne vysokými požiadavkami na zarovnanie sa však môžu zvoliť šošovky s dlhou ohniskovou vzdialenosťou a malú numerickú clonu, aby sa zabezpečila kolimácia lúča.
② Aberácia šošoviek (sférické aberácia, kóma atď.)
Princíp: Aberácia šošoviek je jav skreslenia lúča spôsobený nedokonalým optickým dizajnom a výrobou šošovky. Sférická aberácia spôsobuje, že lúč sa po prechode cez šošovku zameriava na rôzne polohy, čím sa vytvára sférická aberácia; Kóma spôsobuje, že lúč sa posunie v smere šírenia a tvorí skreslenie v tvare kométy. Tieto aberácie znižujú kolimáciu laserového lúča a ovplyvňujú výkon laserového systému.
Príklad: Vo vysoko kvalitnom laserovom zobrazovacom systéme je potrebná špeciálne navrhnutá asférická šošovka na opravu aberácie, aby sa zlepšila jasnosť obrazu a kolimácia laserového lúča.

3. Laserová vlnová dĺžka
① Vzťah medzi vlnovou dĺžkou a difrakčným limitom
Princíp: Podľa difrakčnej teórie sa laserový lúč počas šírenia rozptyľuje a difrakčný limit úzko súvisí s vlnovou dĺžkou lasera. Čím kratšia je vlnová dĺžka, tým menej je zrejmý difrakčný jav a tým ľahšie je pre laserový lúč dosiahnuť malý uhol divergencie, čím sa zlepší kolimácia. Preto je vďaka svojej kratšej vlnovej dĺžke UV laser ľahšie dosiahnuť malý uhol divergencie a má vyššiu kolimáciu ako viditeľné svetlo a infračervený laser.
Príklad: Pri vysoko presných litografických procesoch sa UV lasery často používajú ako svetelné zdroje na dosiahnutie menších šírok čiary a vyššie rozlíšenie. Je to preto, že krátka vlnová dĺžka UV laserov im umožňuje produkovať lúče s vyššou kolimáciou, čím sa dosiahne lepenie jemnejšieho vzoru na kremíkových doštičkách.

4. Návrh štruktúry modulov
① Presnosť mechanickej zostavy
Princíp: Odchýlka koaxiality medzi laserovou diódou a šošovkou spôsobí, že laserový lúč sa počas šírenia posunie a nakláňa, čím sa zníži kolimácia. Preto sa musí počas procesu zostavy laserového modulu presnosť koaxiálne laserovej diódy a šošovky zabezpečiť, aby sa zabezpečilo, že laserový lúč môže prejsť šošovkou normálne a kolimovať.
Príklad: V špičkových laserových zariadeniach môže použitie presných mechanizmov mechanického montáže a mechanizmov úpravy riadiť odchýlku koaxitu medzi laserovou diódou a šošovkou vo veľmi malom rozsahu, čím sa zlepší kolimácia laserového lúča a výkonnosť zariadenia.
② Tepelná stabilita
Princíp: Zmeny teploty spôsobia tepelnú expanziu a kontrakciu materiálu šošovky, čím sa zmení tvar šošovky; Zmeny teploty tiež spôsobia, že vlnová dĺžka laserovej diódy sa unáša. Tieto faktory ovplyvnia kolimačný výkon laserového lúča. Preto, aby sa zabezpečilo, že laserový modul dokáže udržať dobrú kolimáciu v rôznych teplotných prostrediach, je potrebné prijať zodpovedajúce opatrenia na kompenzáciu tepelných kompenzácií.
Príklad: V niektorých laserových zariadeniach, ktoré musia pracovať v tvrdých podmienkach prostredia, ako sú vonkajšie laserové diaľničky, sa materiály s dobrou tepelnou stabilitou používajú na vytvorenie šošoviek a laserových diódových konzol a teplotné senzory a obvody kompenzácie tepelných kompenzácií sú vybavené na monitorovanie a kompenzáciu nárazu zmien teploty na laserovom kolimácii v reálnom čase.
5. Technológia tvarovania lúča
① Na zlepšenie kolimácie použite asférické šošovky, valcové zrkadlá alebo spojenie vlákien
Princíp: Asférické šošovky môžu napraviť aberácie, ako je sférická aberácia, prostredníctvom špeciálneho konštrukcie zakriveného povrchu, aby sa zlepšila kolimácia lúča; Valcovité zrkadlá môžu zberať lúče v špecifickom smere a často sa používajú na korekciu rozdielu v uhloch divergencie v rýchlych a pomalých smeroch osi laserových diód; Vlákna môže použiť vlnovodné charakteristiky optických vlákien na dosiahnutie kolimovaného prenosu laserových lúčov.
Príklad: V niektorých laseroch v tuhom stave sa asférické šošovky používajú na zrovnanie laserového lúča na zlepšenie výstupného výkonu a kvality lúča lasera. V technológii laserového zobrazenia sa valcovité šošovky často používajú na úpravu uhla divergencie laserového lúča v horizontálnych a vertikálnych smeroch, aby sa dosiahli lepšie efekty zobrazenia obrazu.

Bežné metódy na optimalizáciu laserovej kolimácie
1. Vyberte laserové diódy s nízkym rozdielom
① Princíp
Uhol divergencie laserovej diódy je jedným z kľúčových faktorov ovplyvňujúcich laserovú kolimáciu. Keď laserová dióda s malým uhlom divergencie emituje laser, energia lúča je koncentrovanejšia a môže udržiavať dobrú smernosť v počiatočnej fáze, čím poskytuje základ pre získanie laserového lúča s vysokou kolimáciou.
Rôzne typy laserových diód majú rôzne charakteristiky uhlov divergencie v dôsledku rozdielov v ich štruktúrach a výrobných procesoch. Napríklad laserové diódy spoločnosti Quantum môžu dosiahnuť menší uhol divergencie prostredníctvom špeciálneho rastu materiálu a návrhu štruktúry pásov.
② Metóda implementácie a účinky
Pri návrhu laserového zariadenia je výber vhodného uhlového uhlového uhla s nízkym rozdielom podľa konkrétnych požiadaviek na aplikáciu dôležitým krokom pri optimalizácii kolimácie. Napríklad v komunikácii na dlhé vzdialenosti môže výber laserovej diódy s veľmi malým uhlom divergencie zabezpečiť kolimáciu laserového lúča počas prenosu a znížiť difúziu energie a stratu.
Použitie laserovej diódy s nízkym divergenčným uhlom môže udržať laserový lúč v menšej veľkosti bodu v dlhšej vzdialenosti, zlepšiť jas a intenzitu lúča a zlepšiť schopnosť penetrácie a rozlíšenie laserového systému. V technológii optického ukladania môže použitie laserových diód s nízkym divergenciou dosiahnuť ukladanie údajov s vyššou hustotou.
2. Používajte vysoko presné optické komponenty
① Princíp
Optické komponenty hrajú úlohu zamerania, kolimácie a tvarovania v laserových systémoch. Vysoko presné optické komponenty majú lepší optický výkon, ako je nižšia aberácia, vyššia priepustnosť a presnejšie riadenie optických parametrov, ktoré môžu účinne napraviť skreslenie laserových trámov a zlepšiť kolimáciu laserov.
Achromatická šošovka je bežnou optickou zložkou s vysokou presnosťou. Prostredníctvom špeciálnej kombinácie materiálov a optického dizajnu môže eliminovať alebo znížiť chromatickú aberáciu medzi svetlom rôznych vlnových dĺžok, takže laserový lúč môže získať dobrý kolimačný efekt pri všetkých vlnových dĺžkach.
② Metóda implementácie a účinky
Pri navrhovaní laserového systému je rozhodujúce vybrať vysokokvalitné optické komponenty a vykonávať presnú inštaláciu a ladenie. Napríklad použitie achromatických objektívov v mikroskopách môže zlepšiť jasnosť obrazov a presnosť laserového skenovania, takže laserový lúč sa môže presnejšie zamerať na vzorku a dosiahnuť zobrazovanie s vysokým rozlíšením.
Použitie vysoko presných optických komponentov môže tiež zlepšiť stabilitu a spoľahlivosť laserových systémov. V niektorých komplexných podmienkach prostredia, ako je vysoká teplota, vysoká vlhkosť alebo silné prostredie magnetického poľa, môžu vysoko kvalitné optické komponenty zachovať stabilitu svojho optického výkonu a zabezpečiť konzistentnosť laserovej kolimácie.

3. Aktívna kalibračná technológia
① Princíp
Aktívna kalibračná technológia je monitorovať stav laserového lúča v reálnom čase a automaticky upravovať laserový systém podľa predvolených parametrov alebo signálov spätnej väzby, aby sa zabezpečilo, že laserový lúč vždy udržiava dobrú kolimáciu. Systém automatického zaostrovania je bežná aktívna kalibračná technológia, ktorá dokáže cítiť ohniskovú polohu laserového lúča a presne zameriavať lúč na cieľovú polohu nastavením polohy objektívu alebo reflektora.
② Metóda implementácie a účinky
V laserovom spracovateľskom zariadení môže systém automatického zaostrovania monitorovať zmenu polohy povrchu obrobku v reálnom čase a upraviť bod zaostrenia laserového lúča, aby sa zabezpečila presnosť a kvalita laserového spracovania. V laserovej komunikácii môže aktívna kalibračná technológia zabezpečiť, aby bol laserový lúč presne v súlade s prijímajúcim koncom, čím sa zlepšila efektívnosť a stabilita komunikácie.
Technológia aktívnej kalibrácie sa môže tiež kombinovať s inými metódami optimalizácie, aby sa vytvoril riadiaci systém s uzavretou slučkou, aby sa ďalej zlepšila stabilita a spoľahlivosť laserového kolimácie. Napríklad kombinácia systému automatického zaostrovania so snímačom teploty a obvodom tepelného kompenzácie môže pri zmene teploty automaticky upraviť stav zaostrenia a kolimácie laserového lúča.
4. Návrh na reguláciu teploty
① Princíp
Zmeny teploty ovplyvnia výkon laserových diód, vrátane posunu vlnovej dĺžky, prahových prúdových zmien atď. Tieto zmeny spôsobia zmeny optických vlastností laserového lúča, čo zase ovplyvňuje jeho kolimáciu. Preto stabilizáciou prevádzkovej teploty laserovej diódy prostredníctvom konštrukcie regulácie teploty sa môže vplyv teploty na laserový lúč znížiť a kolimácia lasera sa môže zlepšiť.
Chladenie TEC (termoelektrický chladič) je bežne používaná technológia regulácie teploty, ktorá môže presne regulovať teplotu laserovej diódy. Chladenie TEC je založené na efekte Seebeck a realizuje funkcie chladenia alebo vykurovania ovládaním smeru prúdu.
② Metóda implementácie a účinky
Integrácia chladiaceho modulu TEC do laserového zariadenia a nastavenie vhodných parametrov regulácie teploty podľa charakteristík laserovej diódy a pracovného prostredia môže účinne stabilizovať prevádzkovú teplotu laserovej diódy. Napríklad vo vysokovýkonných laseroch môže použitie chladenia TEC kontrolovať teplotu laserovej diódy vo veľmi malom kolísavom rozsahu, čím sa zabezpečí stabilita laserovej vlnovej dĺžky a kolimácia lúča.
Návrh na reguláciu teploty môže tiež zlepšiť spoľahlivosť a životnosť laserového zariadenia. Stabilná prevádzková teplota môže zabrániť poškodeniu laserovej diódy v dôsledku prehriatia a predĺženia jej životnosti. Zároveň pomáha zníženie vplyvu zmien teploty na laserový lúč zlepšiť celkový výkon a stabilitu laserového systému.

Laserová kolimácia meria hlavne paralelizmus a divergenciu laserového lúča. Jeho výkon úzko súvisí s niekoľkými kľúčovými parametrami laserového modulu, vrátane veľkosti bodu emitingu svetla a inherentného uhla divergencie laserovej diódy, ohniskovej dĺžky a aberácie kolimačných šošoviek, laserovej vlnovej dĺžky, ktorá je v oblasti laserovej vlnovej dĺžky, presnosť mechanickej montážnej montáže, popredná optimalizácia optimalizácie modulu (ako je napríklad výber nízkeho rozdielu v delide, ktorá je Dizajn komponentov a regulácie teploty) môžu významne zlepšiť kolimáciu, čím spĺňajú vysoké požiadavky na kvalitu lúča v priemyselnom spracovaní, komunikácii, lekárskych a iných oblastiach. V budúcnosti budú inteligentná kalibračná technológia a nové optické materiály ďalej podporovať zlepšenie výkonnosti laserovej kolimačnej kolimácie.
